Соединения костей нижней конечности

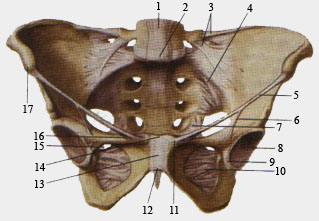

Соединения и связки женского таза. Вид спереди.

Соединения и связки женского таза. Вид спереди.

1-передняя продольная связка; 2-мыс; 3-подвздошно-поясничная связка; 4-передние (вентральные) крестцово-подвздошные связки; 5-паховая связка; 6-подвздошно-гребенчатая дуга; 7-крестцово-остистая связка; 8-вертлужная впадина; 9-поперечная связка вертлужной впадины; 10-запирательная мембрана; 11-лобковый бугорок; 12-дугообразная связка лобка; 13-лобковый симфиз; 14-верхняя лобковая связка; 15-запирательный канал; 16-лакунарная связка; 17-серхняя передняя подвздошная ость.

Соединения и связки женского таза. Вид спереди.

1-ligamentum longitudinale anterius; 2-promontorium; 3-ligamentum iliolumbale; 4-ligamenta sacroiliaca anteriora; 5-ligamentum inguinale; 6-arcus iliopectineus; 7-ligamentum sacrospinale; 8-acetabulum; 9-ligamentum transversum acetabuli; 10-membrana obturatoria; 11-tuberculum pubicum; 12-ligamentum arcuatum pubis; 13-symph-ysispubica; 14-ligamentum pubicum superius; 15-canalisobturatorius; 16-ligamentum lacunare; 17-spina iliaca anterior superior.

Joints and ligaments of female pelvic. Anterior aspect.

1-anterior longitudinal ligament; 2-promontory; 3-iliolumbar ligament; 4-anterior sacroiliac ligament; 5-inguinal ligament; 6-iliopectineal arch; 7-sacrospinal ligament; 8-acetabular fossa; 9-transverse acetabular ligament; 10-obturator membrane; 11-pubic tubercle; 12-arcuate pubic ligament; 13-pubic synphysis; 14-superior pubic ligament; 15-obturator canal; 16-lacunar ligament; 17-anterior superior iliac spine.

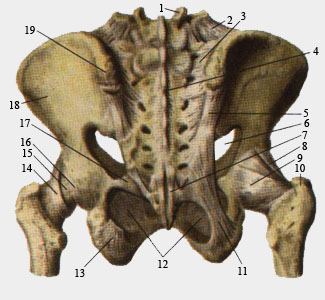

Связки таза и тазобедренного сустава. Вид сзади.

 Связки таза и тазобедренного сустава. Вид сзади.

1-верхний суставной отросток крестца; 2-подвздошно-поясничная связка; 3-задние (дорсальные) крестцово-подвздошные связки; 4-надостистая связка; 5-крестцово-подвздошная связка; 6-большое седалищное отверстие; 7-поверхностная задняя (дорсальная) крестцово-копчиковая связка; 8-подвздошно-бедренная связка; 9-седалищно-бедренная связка; 10-большой вертел; 11-крестцово-бугорная связка; 12-запирательная мембрана; 13-крестцово-бугорная связка (отрезана); 14-круговая зона; 15-шейка бедренной кости; 16-вертлужная губа; 17-крестцово-остистая связка; 18-крыло подвздошной кости; 19-верхняя задняя подвздошная ость.

  Связки таза и тазобедренного сустава. Вид сзади.

1-processus articularis superior ossis sacri; 2-ligamentum iliolumbale; 3-ligamenta sacroiliaca posteriora (dorsalia); 4-ligamentum supraspinale; 5-ligamentum sacroiliacum; 6-foramen ischiadicum major; 7-ligamentum sacrococcygeum (dorsale) superficiale; 8-liga-mentum iliofemorale; 9-ligamentum ischiofemorale; 10-trochanter major; 11-ligamentum sacrotuberale; 12-membrana obturatoria; 13-ligamentum sacrotuberale (отрезана); 14-zona orbicularis; 15-collum ossis femoris; 16-labrum acetabulare; 17-ligamentum sacrospinale; 18-ala ossis ilii; 19-spina iliaca posterior superior.

Ligaments of pelvic and hip joint. Posterior aspect.

1-superior articular process of sacrum; 2-iliolumbar ligament; 3-dorsal sacroilisc ligaments; 4-supraspinal ligament; 5-sacroiliac ligament; 6-greater sciatic foramen; 7-superficial posterior sacrococcygeal ligament; 8-iliofemoral ligament; 9-ischiofemoral ligament; 10-greater trochanter; 11-sacrotuberal ligament; 12-obturator membrane; 13-sacrotuberal ligament (cut off); 14-orbicular zone; 15-neck of femur; 15-acetabular labrum; 17-sacrospinal ligament; 18-ala of ilium; 19-posterior superior iliac spine.

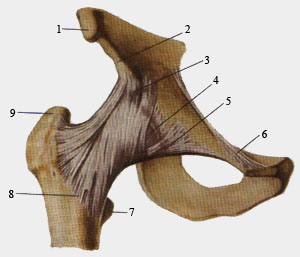

Связки тазобедренного сустава. Вид спереди.

 Связки тазобедренного сустава. Вид спереди.

1-верхняя передняя подвздошная ость; 2-нижняя передняя подвздошная ость; 3-подвздошно-бедренная связка; 4-капсула тазобедренного сустава; 5-лобково-бедренная связка; 6-лакунарная (Куперова) связка; 7-малый вертел; 8-межвертельная линия; большой вертел.

Связки тазобедренного сустава. Вид спереди.

1-spina iliaca anterior superior; 2-spina iliaca anterior inferior; 3-ligamentum iliofemorale; 4-capsula articulationis coxae; 5-ligamentum pubofemoral; 6-ligamentum lacunare; 7-trochanter minor; 8-linea intertrochanterica; 9-trochanter major.

 Ligaments of hip joint. Anterior aspect.

1-anterior superior iliac spine; 2-anterior inferior iliac spine; 3-iliofemoral ligament; 4-capsule of hip joint; 5-pubofemoral ligament; 6-lacunar ligament; 7-lesser trochanter; 8-intertrochanteric line; 9-greater trochanter.

Тазобедренный сустав, правый. Фронтальный разрез.

Тазобедренный сустав (articulartio coxae), правый. Фронтальный разрез.

1-тазовая кость4 2-суставной хрящ; 3-полость сустава; 4-связка головки бедренной кость; 5-вертлужная губа; 6-поперечная связка вертлужной впадины; 7-круговая зона; 8-большой вертел; 9-головка бедренной кости.

Аrticulartio coxae, правый. Фронтальный разрез.

1-os coxae; 2-cartilago articularis; 3-cavitas articularis; 4-ligamentum capitis femoris; 5-labrum acetabuli; 6-ligamentum transversum acetabuli; 7-zona orbiculare; 8-trochanter major; 9-caput ossis femoris.

Right hip joint. Frontal section.

1-hip bone; 2-articular cartilage; 3-joint cavity; 4-ligament of head of femur; 5-acetabular labium; 6-transverse acetabular ligament; 7-zona orbicularis; 8-greater trochanter; 9-head of femur.

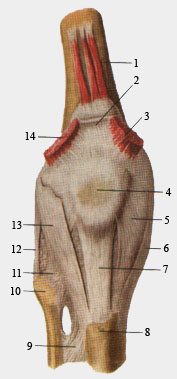

Коленный сустав, правый. Вид спереди.

 Коленный сустав (articulartio genus), правый. Вид спереди.

1-бедренная кость; 2-сухожили четырехглавой мышцы бедра (отрезано); 3-медиальная широкая мышца бедра (отрезана); 4-надколенник; 5-медиальная поддерживающая связка надколенника; 6-большеберцовая коллатеральная связка; 7-связка надколенника; 8-бугристость большеберцовой кости; 9-межкостная перепонка голени; 10-головка малоберцовой кости; 11-передняя связка головки малоберцовой кости; 12-малоберцовая коллатеральная связка; 13-латеральная поддерживающая связка надколенника; 14-латеральная широкая мышца бедра (отрезана).

 Articulartio genus, правый. Вид спереди.

1-os femoris; 2-tendo m.quadricipitis femoris(отрезано); 3-m.vastus medialis (отрезана); 4-patella; 5-retinaculum patellae mediale; 6-liga-mentum collaterale tibiale; 7-ligamentum patellae; 8-tuberositas tibiae; 9-membrana interossea cruris; 10-caput fibulae; 11 -ligamentum capitis fibulae anterius; 12-ligamentum collaterale fibulare; 13-retinaculum patellae laterale; 14-m.vastus lateralis (отрезана).

Right knee joint. Anterior aspect.

1-thigh bone (femur); 2-tendon of quadriceps muscle of thigh (cut off); 3- vastus medial (cut off); 4-patella; 5-medial patellar retinacula; 6-tibial collateral ligament; 7-patellar ligament; 8-tibial tuberosity; 9-interosseous membrane of leg; 10-head of fibula; 11-anterior ligament of fibular head; 12-fibular collateral ligament; 13-lateral patellar retinaculum; 14- vastus lateral (cut off).

Коленный сустав. Вид сзади.

Коленный сустав (articulartio genus). Вид сзади.

1-бедренная кость; 2-подошвенная мышца (отвернута и отрезана); 3-латеральная головка икроножной мышцы (отвернута и отрезана); 4-косая подколенная связка; 5-дугообразная подколенная связка; 6-малоберцовая коллатеральная связка; 7-двуглавая мышца бедра (отвернута и отрезана); 8-задняя связка головки малоберцовой кости; 9-головка малоберцовой кости; 10-большеберцовая кость; 11-подколенная мышца (отрезана); 12-сухожилие полуперепончатой мышцы (глубокая "гусиная лапка"); 13-полуперепончатая мышца (отвернута и отрезана); 14-большеберцовая коллатеральная связка; 15-медиальная подсухожильная сумка икроножной мышцы; 16-медиальная головка икроножной мышцы.

Articulartio genus. Вид сзади

1-os femoris 2-m.plantaris (отвернута и отрезана); 3-caput laterale musculi gastrocnemii (отвернута и отрезана); 4-ligamentum popliteum obliquum; 5-ligamentum popliteum arcuatum; 6-ligamentum collaterale fibulare; 7-m.biceps femoris (отвернута и отрезана); 8-ligamentum capitis fibulae posterius; 9-caput fibulae; 10-tibia; 11-m.popliteus (отрезана); 12-tendo m.semimembranosi (глубокая "гусиная лапка"); 13-m.semimembranosus (отвернута и отрезана); 14-ligamentum collaterale tibiale; 15-bursa subtendinea musculi gastrocnemii medialis; 16-caput m. gastrocnemii mediale.

Right knee joint. Posterior view.

1-thigh bone (femur); 2-plantar muscle (turnedaway and cut off); 3-lateral head gastrocnemius; 4-oblique poplited ligament; 5-arcuate popliteal ligament; 6-fibular collateral ligament; 7-biceps muscle of thigh (turnedaway and cut off); 8-posterior ligament of fibular head; 9-head of fibula; 10-tibia; 11-poplited muscle (cut off); 12-the tendon of semimembranous muscle («deep goose's paw»); 13-semimembranous muscle ( turned away and cut off); 14-tibial colatteral ligament; 15-medial subtendon bursa of gostocnemius muscle; 16-medial head of gastrocnemius muscle.

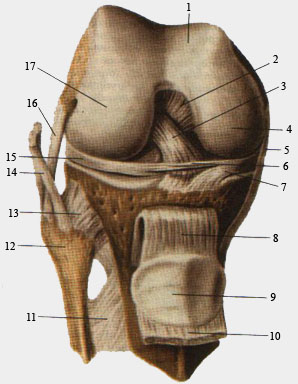

Коленный сустав, правый. Вид спереди.

Коленный сустав (articulartio genus), правый. Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой мышцы бедра и надколенник опущены вниз.

1-надколенниковая поверхность бедренной кости; 2-задняя крестообразная связка; 3-передняя крестообразная связка; 4-медиальный мыщелок бедренной кости; 5-большеберцовая коллатеральная связка; 6-поперечная связка колена; 7-медиальный мениск; 8-связка надколенника; 9-надколенник; 10-сухожилие четырехглавой мышцы бедра (отрезано и опущено вниз); 11-межкостная перепонка голени; 12-головка малоберцовой кости; 13-передняя связка головки малоберцовой кости; 14-сухожилие двуглавой мышцы бедра; 15-латеральный мениск; 16-малоберцовая коллатеральная связка; 17-латеральный мыщелок большеберцовой кости.

Articulartio genus, правый. Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой мышцы бедра и надколенник опущены вниз.

1 -facies patellaris ossis femoris; 2-ligamentum cruciatum posterius; 3-ligamentum cruciatum anterius; 4-condylus medialis ossis femoris; 5-ligamentum collaterale tibiale; 6-ligamentum transversum genus; 7-meniscus medialis; 8-ligamentum patellae; 9-patella; 10-tendo m.quadricips femoris (отрезано и опущено вниз); 11-membrana interossea cruris; 12-caput fibulae; 13-ligamentum capitis fibulae anterius; 14-tendo m.bicipitis femoris; 15-meniscus lateralis; 16-ligamentum collaterale fibulare; 17-condylus lateralis.

Right knee joint. Anterior aspect. Articular capsule is absent.

The tendon of quadriceps muscle of thigh and patella (are lowered).

1-patellar surface of femur; 2-posterior cruciate ligament; 3-anterior cruciate ligament; 4-medial condyle of femur; 5-tibial collateral ligament; 6-transverse ligament of knee; 7-medial meniscus; 8-patellar ligament; 9-patella; 10-the tendon of quadriceps (turned away and lowered); 11-interosseous membrane of leg; 12-head of fibula; 13-anterior ligament of fibular head; 14-the tendon of biceps femoris; 15-lateral meniscus; 16-fibular collateral ligament; 17-lateral meniscus of femur.

Коленный сустав, правый. Вид сзади.

Коленный сустав (articulartio genus), правый. Вид сзади. Суставная капсула удалена.

1-бедренная кость; 2-латеральный мыщелок бедренной кости; 3-сухожилия подколенной мышцы (отвернуто и отрезано); 4-передняя крестообразная связка; 5-задняя мениско-бедренная связка; 6-задняя крестообразная связка; 7-латеральный мениск; 8-латеральный мыщелок большеберцовой кости; 9-малоберцовая коллатеральная связка; 10-задняя связка головки малоберцовой кости; 11-головка малоберцовой кости; 12-большеберцовая кость; 13-медиальный мыщелок большеберцовой кости; 14-медиальный мениск; 15-большеберцовая коллатеральная связка; 16-медиальный мыщелок большеберцовой кости.

Articulartio genus, правый. Вид сзади.

Суставная капсула удалена.

1-os femoris; 2-condylus lateralis ossis femoris; 3-tendo m.poplitei (отвернуто и отрезано); 4-ligamentum cruciatum anterius; 5-ligamentum meniscofemorale posterius; 6-ligamentum cruciatum pos-terius; 7-meniscus lateralis; 8-condylus lateralis tibiae; 9-ligamentum collaterale fibulare; 10-ligamentum capitis fibulae posterius; 11-caput fibulae; 12-tibia; 13-condylus medialis tibiae; 14-meniscus medialis; 15-ligamentum collaterale tibiale; 16-condylus medialis tibiae.

Right knee joint. Posterior aspect. Articular capsule is absent.

1-thigh bone (femur); 2-lateral condyle of femur; 3-the tengon of popliteal muscle (reffect and cut); 4-anterior cruciate ligament; 5-posterior meniscofemorol ligament; 6-posterior cruciate ligament; 7-lateral meniscus; 8-lateral condyle of tibia; 9-fibular collateral ligament; 10-posterior ligament of fibular head; 11-head of fibular; 12-tibia; 13-medial condyle of tibia; 14-medial meniscus; 15-tibial collateral ligament; 16-medial malleolus of tibia.

Коленный сустав, правый. Дистальная часть сустава. Вид серху.

Коленный сустав (articulartio genus), правый. Дистальная часть сустава. Вид сверху.

1-бугристость большеберцовой кости; 2-поперечная связка колена; 3-передняя мениско-бедренная связка; 4-латеральный мениск; 5-передняя крестообразная связка; 6-задняя мениско-бедренная связка; 7-задняя крестообразная связка; 8-медиальный мениск.

Articulartio genus, правый. Дистальная часть сустава.

Вид сверху

1-tuberositas tibiae; 2-ligamentum transversum genus; 3-ligamentum meniscofemoral anterius; 4-meniscus lateralis; 5-ligamentum cruciatum anterius; 6-ligamentum meniscofemorale posterius; 7-ligamentum cruciatum posterius; 8-meniscus medialis.

Right knee joint. Distal part of joint. Superior aspect.

1-tubial tuberosity; 2-transverse ligament of knee; 3-anterior meniscofemoral ligament; 4-lateral meniscus; 5-anterior cruciate ligament; 6-posterior meniscofemoral ligament; 7-posterior cruciate ligament; 8-medial meniscus.

Соединения костей голени, правой. Вид спереди.

Соединения костей голени, правой. Вид спереди.

1-передняя связка головки малоберцовой кости (межберцовый сустав); 2-бугристость большеберцовой кости; 3-межкостная перепонка голени; 4-тело большеберцовой кости; 5-медиальная лодыжка; 6-латеральная лодыжка; 7-передняя межберцовая связка (межберцовый синдесмоз, сустав); 8-тело малоберцовой кости.

Соединения костей голени, правой. Вид спереди.

1 -ligamentum capitis fibulae anterius (articulatio tibiofibularis); 2-tuberositas tibiae; 3-membrana interossea cruris; 4-corpus tibiae; 5-malleolus medialis; 6-malleolus lateralis; 7-ligamentum tibiofibulare anterius (syndesmosis tibiofibularis, articu-latio); 8-corpus fibulae.

Joints of right leg. Anterior aspect.

1-anterior ligament of fibular head (tibiofibular joint); 2-tibial tuberosity; 3-interosseous membrane of leg; 4-body of tibia; 5-medial malleolus; 6-lateral malleolus; 7-anterior tibiofibular ligament (syndesmosis tibiofibularis joint); 8-body of fibula.

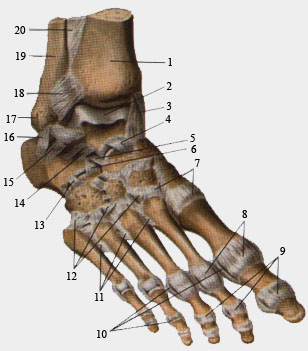

 Связки и суставы стопы, правой. Вид серху и справа.

 Связки и суставы стопы, правой. Вид сверху и справа.

1-большеберцовая кость; 2-блок таранной кости; 3-медиальная (дельтовидная) связка; 4-тыльная таранно-ладьевидная связка; 5-пяточно-ладьевидная связка; 6-пяточно-кубовидная связка (5 и 6-раздвоенная связка); 7-предплюсне-плюсневые суставы; 8-плюсне-фаланговые суставы; 9-межфаланговые суставы; 10-коллатеральные связки; 11-межкостные плюсневые связки; 12-тыльные предплюсне-плюсневые связки; 13-тыльная пяточно-кубовидная связка; 14-межостная таранно-пяточная связка; 15-латеральная таранно-пяточная связка; 16-пяточно-малоберцовая связка; 17-латеральная лодыжка; 18-передняя межберцовая связка (межберцовый синдесмоз, сустав); 19-малоберцовая кость; 20-межкостная перепонка голени.

Связки и суставы стопы, правой. Вид сверху и справа.

1-tibia; 2-trochlea tali; 3-ligamentum collaterale mediale (deltoideum); 4-ligamentum talonaviculare; 5-ligamentum calcaneonaviculare; 6-ligamentum calcaneocuboideum (5 h 6-lig. bifurcatum); 7-articulationes tarsometatarseae; 8-articulationes metatarsophalangeae; 9-articulationes interphalangeae; 10-ligamenta collateralia; 11-ligamenta metatarsalia interossea; 12-ligamenta tarsometatarsalia dorsalia; 13-ligamentum calcaneocuboideum dorsale; 14-ligamentum talocalcaneum laterale; 16-ligamentum calcaneofibulare.

 Ligaments and joints of right foot. Superior and right aspects.

1-tibia; 2-throchlea of talus; 3-medial (deltoid) ligament; 4-talonavicular ligament; 5-calcaneonavicular ligament; 6-calcaneocuboid ligament (5 and 6-bifurcat ligament); 7-tarsometatarsal joints; 8-metatarsophalangeal joints; 9-interphalangeal joints; 10-collateral ligaments; 11-metatrsal interosseus ligaments; 12-dorsal tarsometatarsal ligaments; 13-dorsal calcaneocuboid ligament; 14-talocalcaneal interosseous ligament; 15- talocalcaneal lateral ligament; 16-calcaneoflbular ligament.

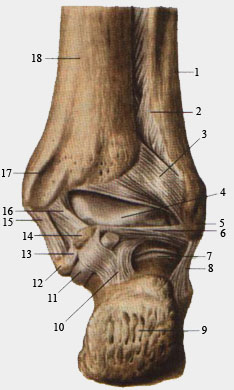

Связки голеностопного сустава, правого. Вид сзади.

 Связки голеностопного сустава, правого. Вид сзади. Суставная капсула удалена.

1-малоберцовая кость; 2-межкостная перепонка голени, 3-задняя межберцовая связка; 4-блок таранной кости; 5-латеральная лодыжка; 6-задняя таранно-малоберцовая связка; 7-подтаранный (таранно-пяточный) сустав; 8-пяточно-малоберцовая связка; 9-пяточный бугор; 10-задняя таранно-пяточная связка; 11-сухожилие мышцы - длинного сгибателя большого пальца стопы; 12-опора таранной кости; 13-медиальная таранно-пяточная связка; 14-медиальный бугор заднего отростка таранной кости; 15-большеберцово-пяточная часть медиальной связки голеностопного сустава; 16-задняя большеберцово-тараннная часть медиальной связки голеностопного сустава; 17-медиальная лодыжка; 18-большебцовая кость.

Связки голеностопного сустава, правого. Вид сзади. Суставная капсула удалена.

1-fibula; 2-membrana interossea cruris; 3-ligamentum tibiofibulare posterius; 4-trochlea tali; 5-malleolus lateralis; 6-ligamentum talofibulare posterius; 7-articulatio subtalaris (talocalcanea); 8-ligamentum calcaneofibulare; 9-tuber calcaneum; 10-ligamentum talocalcaneum posterius; 11-tendom.flexorishallucislongi; 12-sustentaculumtali; 13-ligamentum talocalcaneum mediale; 14-tuberculum mediale processus posteriora tali; 15-pars tibiocalcanea ligamenti medialis articulationis talocruralis; 16-pars tibiotalaris pars tibiotalaris posterior (ligg. collaterale mediale); 17-malleolus medialis; 18-tibia.

Ligaments of right ankle joint. Posterior aspect. Articular capsul in absent.

1 -fibula; 2-interosseus membrane of leg; 3-posterior tibiafibular ligament; 4-trochlea of talus; 5-lateral malleolus; 6-posterior talofibular ligament; 7-subtalar (talocalcaneal) joint; 8-calcaneofibular ligament; 9-calcaneal tuberosity; 10-posterior talocalcaneal ligament; 11- tendon of flexor hallucis longus; 12-sustentaculum of talus; 13-medial talocalcaneal ligament; 14-medial tubercle of posterior process of talus; 15-tibiocalcaneal part of medial ligament of ancle joint; 16-posterior tibiotalar part of medial ligament of ancle joint; 17-medial malleolus; 18-tibia.

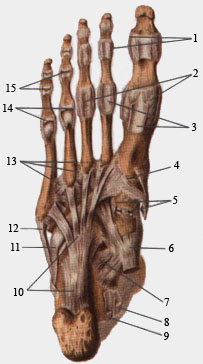

Связки и суставы стопы, правой. Подошвенная сторона.

Связки и суставы стопы, правой. Вид снизу

(подошвенная сторона).

1-коллатеральные связки; 2-подошвеные связки плюсне-фаланговых суставов; 3-влагалища сухожилий мышц - сгибателей пальцев стопы (вскрыты); 4-предплюсне-плюсневый I-го пальца стопы; 5-подошвенные клино-ладьевидные связки; 6-сухожилия задней большеберцовой мышцы; 7-подошвенная пяточно-ладьевидная связка; 8-сухожилие мышцы - длинного сгибателя пальцев стопы; 9-сухожилие мышцы - длинного сгибателя большого пальца стопы; 10-длинная подошвенная связка; 11-сухожилие длинной малоберцовой мышцы; 12-сухожилие короткой малоберцовой мышцы; 13-межкостные плюсневые связки; 14-плюсне-фаланговые суставы (вскрыты); 15-межфаланговые суставы (вскрыты).

1 -ligamenta collateralia; 2-ligamenta plantaria art.metaphalangearum; 3-vagina tendinum musculi flexoris digitorum pedis (вскрыты); 4-articulatio tarsometatarsea (I); 5-ligamenta cuneonavicularia plantaria; 6-tendo m.tibialis posteriora; 7-ligamentum calcaneonaviculare plantare; 8-tendo m.flexoris digitorum longi; 9-tendo m.flexoris hallucis longi; 10-ligamen-tum plantare longum; 11-tendo m.fibularis longi; 12-tendo m.fibularis brevis; 13-ligamenta metatarsalia interossea; 14-articulationes metatarsophalangeae (вскрыты); 15-articulatio nesinterphalangeae.

 Ligaments and joints of right foot.

Anterior aspect (plantar surface).

1-collateral ligaments; 2-plantar ligaments of metatarsophalangeal joints; 3-tendinous sheath of flexor digitorum of foot (dissected); 4-tarsometatarsal joint of the first finger of foot; 5-plantar cuneonavicular ligaments; 6- tendon of tibialis posterior; 7-plantar caleoneonovicular ligament; 8- tendon of flexor digitorum longus (of foot); 9- tendon of flexor hallucis longus; 10-long plantar ligament; 11-tendon of peroneus longus; 12- tendon of peroneus brevis; 13- metatarsal interosseous ligament; 14-metatarsophalangeal joints (dissected); 15-interphalangeal articulations.

Материал взят с учебно-позновательного сайта   http://die-anatomie.medbox.ru/
