Соединения костей туловища и головы

Атланто-затылочный и атланто-осевые суставы. Вид спереди.

Атланто-затылочный и атланто-осевые суставы
(articulatio atlanto-occipitalis et articulationes atlantoaxialis)
Вид спереди (со стороны позвоночного канала).
Твердая мозговая оболочка и покровная мембрана удалены.

1-затылочная кость; 2-продольные пучки крестообразной связки атланта; 3-канал подъязычного нерва (подъязычный канал); 4-крыловидная связка; 5-суставная щель атланто-затылочного сустава; 6-крестообразная связка атланта; 7-суставная щель бокового атланто-осевого сустава; 8-продольные пучки крестообразной связки атланта; 9-капсула атланто-осевого сустава; 10-капсула атланто-затылочного сустава.

 Аrticulatio atlanto-occipitalis et articulationes atlantoaxialis
Вид спереди (со стороны позвоночного канала).
Твердая мозговая оболочка и покровная мембрана удалены.

1-os occipitale; 2-fasciculi longitudinales ligamenti cruciformis atlantis; 3-canalis hypoglossalis; 4-ligamentum alare; 5-cavitas articularis articulationis atlantooccipitalis; 6-ligamentum cruciforme atlantis; 7-cavitas articularis articulationis atlanto-axialis lateralis; 8-fasciculi longitudinales ligamenti cruciformis atlantis; 9-capsula articulationis atlantooccipitalis.

Atlanto-occipital and atlanto-axial joints. Anterior aspect (from vertebral canal).

Dura mater and tectorial membrane are removed.

1-occipital bone; 2-longitudinal ands of cruciate ligament of atlas; 3-hypoglossal canal; 4-alar ligaments; 5-articular cavity of atlanto-occipital joint; 6-cruciate ligament of atlas; 7-articular cavity of lateral atlanto-axial joint; 8-longitudinal bands of cruciate ligament of atlas; 9-capsule of atlanto-occipital joint.

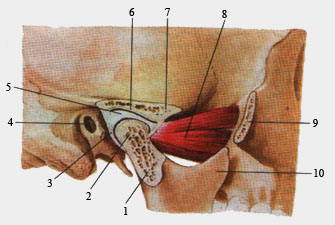

Височно-нижнечелюстной сустав.

Височно-нижнечелюстной сустав

(articulatio temporomandibularis). Сагиттальный разрез.

1-суставной (мыщелковый) отросток нижней челюсти; 2-головка нижней челюсти; 3-суставная капсула; 4-наружный слуховой проход; 5-суставной (внутрисуставной) диск; 6-нижнечелюстная ямка; 7-суставной бугорок; 8-латеральная крыловидная мышца; 9-височный отросток скуловой кости (отрезан); 10-венечный отросток нижней челюсти.

Articulatio temporomandibularis. Сагиттальный разрез.

1-processus articularis (condylaris) mandibulae; 2-caput mandibulae; 3-capsula articularis; 4-porus acusticus externus; 5-discus articularis; 6-fossa mandibularis; 7-tuberculum articulare; 8-m.pterygoideus lateralis; 9-processus temporalis ossis zygomatici; 10-processus coronoideus.

 Temporomandibular joint (sagittal section).

1-articular (condylar) process of mandible; 2-head of mandible; 3-articular capsule; 4-external acoustic opening; 5-articular disc; 6-mandibular fossa; 7-articular tubercle; 8-lateral pterygoid muscle; 9-temporal process of zygomatic bone (it is cut); 10-coronoid process of mandible.

Связки височно-нижнечелюстного сустава. Вид с медиальной стороны.

 Связки височно-нижнечелюстного сустава.

Вид с медиальной стороны.

1-латеральная связка (височно-нижнечелюстного сустава); 2-капсула височно-нижнечелюстного сустава; 3-клиновидно-нижнечелюстная связка; 4-шило-нижнечелюстная связок; 5-отверстие нижней челюсти; 6-скуловая дуга; 7-клиновидная пазуха; 8-гипофизарная ямка (турецкого седла).

 Связки височно-нижнечелюстного сустава.

Вид с медиальной стороны.

1-ligamentum laterale (articulatio temporomandibularis); 2-capsula articulationis temporomandibularis; 3-ligamentum sphenomandibulare; 4-ligamentum stylomandibulare; 5-foramen mandibulae; 6-arcus zygomaticus; 7- sinus sphenoidal; 8-fossa hypophysialis.

Ligamenta of tempotamandibular joint. Medial aspect.

1-lateral ligament (of temporomandibular joint); 2-capsula of temporomandibular joint; 3-sphenomandibular ligament; 4-stylomandibular ligament; 5-mandibular foramen; 6-zygomatic arch; 7-sphenoidal sinus; 8-hypophysial fossa (of sella turcica).

Материал взят с учебно-позновательного сайта   http://die-anatomie.medbox.ru/
