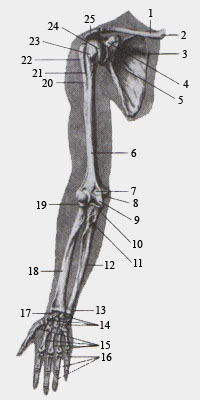

Кости верхней конечности

Скелет (кости) верхней конечности. Вид спереди.

Скелет (кости) верхней конечности. Вид спереди.

1-ключица; 2-грудинный конец ключицы; 3-лопатка; 4-клювовидный отросток лопатки; 5-суставная впадина лопатки; 6-плечевая кость; 7-венечная ямка плечевой кости; 8-медиальный надмыщелок; 9-блок плечевой кости; 10-венечный отросток; 11-бугристость локтевой кости; 12-локтевая кость; 13-головка локтевой кости; 14-кости запястья; 15-I-V пястные кости; 16-фаланги пальцев; 17-шиловидный отросток лучевой кости; 18-лучевая кость; 19-головка лучевой кости; 20-гребень большого бугорка; 21-межбугоровая борозда; 22-большой бугор; 23-малый бугор; 24-головка плечевой кости; 25-акромион.

Ossa membri superioris. Вид спереди.

1-clavicula; 2-extremitas sternalis; 3-scapula; 4-processus coracoideus; 5-cavitas glenoidale; 6-humerus; 7-fossa coronoideia; 8-epicondylus medialis; 9-trochlea humeri; 10-processus coronoideus; 11-tuberositas ulnae; 12-ulna; 13-caput ulnae; 14-ossa carpi; 15-ossa metacarpi; 16-phalanges; 17-processus styloideus radii; 18-radius; 19-caput radii; 20-crista tuberculi majoris; 21-sulcus intertubercularis; 22-tuberculum majus; 23-tuberculum minus; 24-caput humeri; 25-acromion.

Skeleton (bones) of upper limb. Anterior aspect.

1-clavicle; 2-sternul end of clavicle; 3-scapula; 4-coracpid process of scapula; 5- glenoid cavity of scapula; 6-humerus; 7-coronoid fossa of humerus; 8-medial epicondyle; 9-trochlea of humerus; 10-coronoid process; 11-tuberosity of ulna; 12-ulna; 13-head of ulna; 14-carpal bones; 15-metacorpal bones I-V; 16-phalanges of the fingers; 17-styloid process of radius; 18-radius; 19-head of radius; 20-crest of greater tubercle; 21-intertubercular groove; 22-greater tubercle; 23-lesser tubercle; 24-head of humerus; 25-acromion.

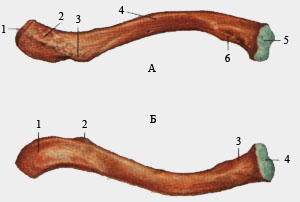

Ключица.

Ключица (сlavicula).

А - вид снизу;  Б - вид сверху.

А. 1-акромиальная суставная поверхность; 2-акромиальный конец; 3-конусовидный бугор; 4-тело ключицы; 5-грудинный конец; 6-вдавление реберно-ключичной связки.

Б. 1-акромиальный конец; 2-конусовидный бугор; 3-грудинный конец; 4-грудинная суставная поверхность.

Clavicula.

А - вид снизу;  Б - вид сверху.

А. 1-facies articularis acromialis; 2-extreitas acromialis; 3-tuberculum conoideum; 4-corpus claviculae; 5-extremias sternalis; 6-impressio lig.costoclavicularis.

Б. 1-extreitas acromialis; 2-tuberculum conoideum; 3-extremias sternalis; 4-facies articularis sternalis.

  Clavicle.

А - inferior aspect;  Б - superior aspect.

А. 1-acromial facet; 2-acromial end; 3-conoid tubercle; 4-body of clavicle; 5-sternal end; 6-impression for costaclavicular ligament.

Б. 1-acromial end; 2-conoid tubercle; 3-sternal end; 4-sternal facet.

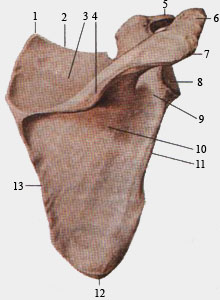

Лопатка. Вид сзади.

Лопатка (scapula). Вид сзади.

1-верхний угол лопатки; 2-верхний край; 3-надостная ямка; 4-ость лопатки; 5-клювовидный отросток; 6-акромион; 7-угол акромиона; 8-суставная впадина (латеральный угол лопатки); 9-шейка лопатки; 10-подостная ямка; 11-латеральный край; 12-нижний угол; 13-медиальный край лопатки.

  Scapula. Вид сзади.

1-angulus superior; 2-margo superior; 3-fossa supraspinata; 4-spina scapulae; 5-processus coracoideus; 6-acromion; 7-angulus acromii; 8-cavitas glenoidalis (angulus lateralis); 9-collum scapulae; 10-fossa infraspinata; 11-margo lateralis; 12-angulus inferior; 13-margo medialis.

Scapula. Posterior aspect.

1-superior angle; 2-superior border; 3-supraspinous fossa; 4-spine of scapula; 5-coracoid process; 6-acromion; 7-acromial angle; 8-glenoid cavity (lateral angle of scapula); 9-neck of scapula; 10-infraspinous fosss; 11-lateral border; 12-inferior angle; 13-medial border of scapula.

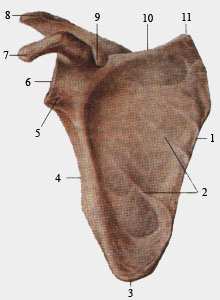

Лопатка. Вид спереди.

 Лопатка (scapula). Вид спереди.

1-медиальный край лопатки; 2-дорсальная поверхность лопатки (мышечные линии); 3-нижний угол; 4-латеральный край; 5-шейка лопатки; 6-суставная впадина (латеральный угол лопатки); 7-клювовидный отросток; 8-акромион; 9-вырезка лопатки; 10-верхний край; 11-верхний угол лопатки.

Scapula. Вид спереди.

1-margo medialis; 2-facies posterior; 3-angulus inferior; 4-margo lateralis; 5-collum scapulae; 6-cavitas glenoidalis (angulus lateralis); 7-processus coracuideus; 8-acromion; 9-incisura scapulae; 10-margo superior; 11-nagulus superior.

Scapula. Anterior aspect.

1-medial border of scapula; 2-posterior surface; 3-inferior angle; 4-lateral border; 5-neck of scapula; 6-glenoid cavity (lateral angle of scapula); 7-coracoid process; 8-acromion; 9-suprascapular notch; 10-superior border; 11-superior angle.

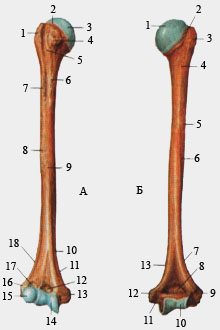

Плечевая кость.

Плечевая кость (humerus).

А - вид спереди; Б - вид сзади.

А. 1-большой бугорок; 2-анатомическия шейка; 3-головка плечевой кости; 4-малый бугорок; 5-межбугорковая борозда; 6-гребень малого бугорка; 7-гребень большого бугорка; 8-дельтовидняя бугристость; 9-тело плечевой кости; 10-передне-медиальная поверхность; 11-медиальный край; 12-венечная ямка; 13-медиальный надмыщелок; 14-блок плечевой кости; 15-головка мыщелка плечевой кости; 16-латеральный надмыщелок; 17-лучевая ямка; 18-прередне-латеральная поверхность.

Б. 1-головка плечевой кости; 2-анатомическая шейка; 3-большой бугорок; 4-хирургическая шейка; 5-дельтовидная бугристость; 6-борозда лучевого нерва; 7-латеральный край; 8-ямка локтевого отростка; 9-латеральный надмыщелок; 10-блок плечевой кости; 11-борозда локтевого нерва; 12-медиальный надмыщелок; 13-медиальный край плечевой кости.

  Humerus.

А - вид спереди; Б - вид сзади.

A. 1-tuberculum majus; 2-collum anatomicum; 3-caput humeri; 4-tuberculum minis; 5-sulcus intertubercularius; 6-crista tubercule minoris; 7-crista tubercule majoris; 8-tuberositas deltoidea; 9-corpus humeri; 10-facies anteromedialis; 11-margo medialis; 12-fossa coronoides; 13-epicondylus medialis; 14-trochlea humeri; 15-capitulum humeri; 16-epicindylus lateralis; 17-fossa radialis; 18-facies anterolateralis.

Б. 1-caput humeri; 2-collum anatomicum; 3-tuberculum majus; 4-collum chirurgicum; 5-tuberositas deltoidea; 6-sulcus nervi radialis; 7-margo lateralis; 8-fossa olecrani; 9-epicondylus lateralis; 10-trochlea humeri; 11-sulcus nervi ulnaris; 12-epicondylus medialis; 13-margo medialis.

Humerus.

А - anterior aspect; Б - inferior aspect.

А. 1-greater tubercle; 2-anatomical neck; 3-head of humerus; 4-lesser tubercle; 5-intertubercular sulcus (bicipital groove); 6-crest of lesser tubercle; 7-crest of greater tubercle; 8-deltoid tuberosity; 9-body of humerus; 10-anteromedial surface; 11-medial border; 12-coronoid fossa; 13-medial epicondyle; 14-trochlea of humerus; 15-capitulum; 16-lateral epicondyle; 17-radial fossa; 18-anterolateral fossa.

Б. 1-head of humerus; 2-anatomical neck; 3-greater tubercle; 4-surgical neck; 5-deltoid tuberositi; 6-radial sulcus; 7-lateral margin; 8-olecranon fossa; 9-lateral epicondyle; 10-trochlea of humerus; 11-ulnar nerve sulcus; 12-medial epicondyle; 13-medial margin of humerus.

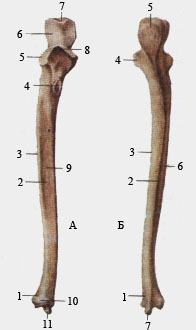

Локтевая кость.

Локтевая кость (ulna).

А - вид спереди; Б - вид сзади.

А. 1-головка локтевой кости; 2-тело локтевой кости; 3-межкостный край; 4-бугристость локтевой кости; 5-лучевая вырезка; 6-блоковидная вырезка; 7-локтевой отросток; 8-венечный отросток; 9-передняя поверхность локтевой кости; 10-суставная окружность (головка локтевой кости); 11-шиловидный отросток.

Б. 1-головка локтевой кости; 2-тело локтевой кости; 3-медиальная поверхность; 4-венечный отросток; 5-локтевой отросток; 6-межкостный край; 7-шиловидный отросток.

Ulna.

А - вид спереди; Б - вид сзади.

А. 1-caput ulnae; 2-corpus ulnae; 3-margo interosseus; 4-tuberositas ulnae; 5-incisura radialis; 6-incisura trochlearis; 7-olecranon; 8-processus coronoideus; 9-facies anterior; 10-circumferentia articularis (capitis radiae); 11-processus styloideus.

Б. 1-caput ulnae; 2-corpus ulnae; 3-facies medialis; 4-processus coronoideus; 5-olecranon; 6-mrgo interosseus; 7-processus styloideus.

Ulna.

A - anterior aspect; Б-posterior aspect.

A. 1-head of ulna; 2-body of ulna; 3-interosseous border; 4-tuberosity of ulna; 5-radial notch; 6-trochlear notch; 7-olecranon; 8-coronoid process; 9-anterior surface; 10-articular circumference (of head of ulna); 11-styloid process.

Б. 1-head of ulna; 2-body of ulna; 3-medial surface; 4-coronoid process; 5-olecranon; 6-interosseous border; 7-styloid process.

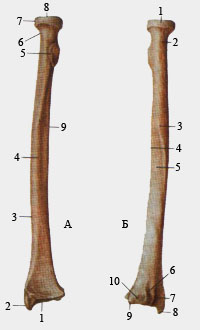

Лучевая кость

Лучевая кость (radius).

А - вид спереди; Б - вид сзади.

А. 1-запястная суставная поверхность; 2-шиловидный отросток; 3-тело лучевой кости; 4-передняя поверхность; 5-бугристость лучевой кости; 6-шейка лучевой кости; 7-суставная окружность; 8-головка лучевой кости; 9-межкостный край.

Б. 1-суставная окружность (лучевой кости); 2-шейка лучевой кости; 3-тело лучевой кости; 4-межкостный край; 5-задняя поверхность; 6-борозда сухожилия мышцы - длинного разгибателя большого пальца кисти; 7-борозда мышцы - лучевого разгибателя кисти; 8-шиловидный отросток; 9-локтевая вырезка; 10-борозда мышц - разгибателей пальцев.

Radius.

А - вид спереди; Б - вид сзади.

A. 1-facies articularis carpalis; 2-processus styloideus; 3-corpus radii; 4-facies anterior ; 5-tuberositas radii; 6-collum radii; 7-circumferentia articularis; 8-caput radii; 9-margo interosseus.

 Б. 1-circumferentia articularis; 2-collum radii; 3-corpus radii; 4-margo interosseus; 5-facies posterior; 6-sulcus tendinis musculi extensores pollicis longi; 7-sulcus tendinis musculi extensoris carpi radialis; 8-processus styloideus; 9-incisura ulnaris; 10-sulcus tendinum musculorum extensorum digitorum.

Radius.

A - anterior aspect; Б - posterior aspect.

A. 1-carpal articular surface; 2-styloid process; 3-body of radius; 4-anterior surface; 5-radial tuberosity; 6-neck of radis; 7-articular circumference; 8-head of radius; 9-interosseous border.

Б. 1-articular circumference (of radius); 2-neck of radius; 3-body of radius; 4-interosseous border; 5-posterior surface; 6-groove for tendon of long extensor muscle of thumb; 7-groove for tendon of short radial extensor muscle of wrist; 8-styloid process; 9-ulnar notch; 10-groove for extensor muscle tendons.

Кости кисти.

 Кости кисти (ossa manus), правой. Ладонная сторона.

А  - кости запястья; Б - пястные кости; В - кости пальцев (фаланги).

1-дистальные (ногтевые) фаланги; 2-средние фаланги; 3-проксимальные фаланги; 4-пястные кости; 5-сесамовидные кости; 6-кость-трапеция; 7-трапецевидная кость; 8-ладьевидная кость; 9-головчатая кость; 10-полулунная кость; 11-крючковидная кость; 12-трехгранная кость; 13-гороховидная кость.

Ossa manus. Правая кисть. Ладонная сторона.

А  - ossa carpi; Б - ossa metacarpi; В - ossa digitorum (phalanges).

1-phalanges distales; 2-phalanges mediae; 3-phalanges proximales; 4-ossa metacarpi; 5-ossa sesamoidea; 6-os trapezium; 7-os trpezoideum; 8-os scaphoideum; 9-os capitatum; 10-os lunatum; 11-os hamatum; 12-os triquetrum; 13-os pisiforme.

Bones of right hand. Palmar side.

А  - carpal bones; Б - meta carpal bones; В - bones of the fingers (phalanges).

1-distal phalanx. 2-middle phalanx; 3-proximal phalanx; 4-metacarpal bones; 5-sesamoid bones; 6-trapezium; 7-trapezoid; 8-scaphoid; 9-capitate; 10-lunate; 11-hamate; 12-triquetrum; 13-pisiform.

Материал взят с учебно-позновательного сайта   http://die-anatomie.medbox.ru/
